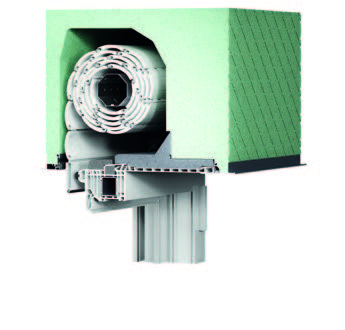

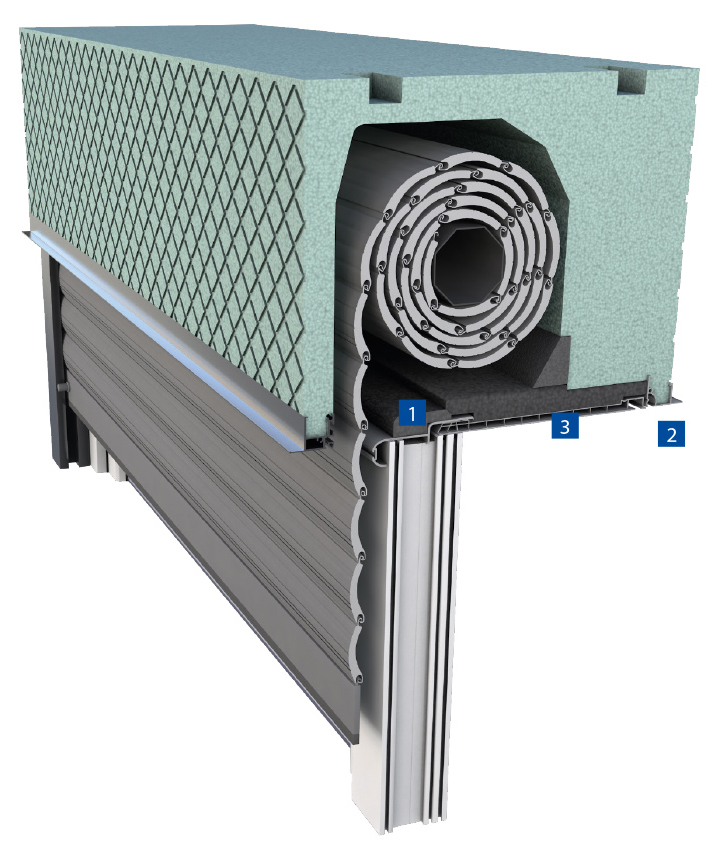

PVC modul za reviziju sa integrisanim blokom od pene pričvršćenim na bočnu stranicu pruža veću izolaciju i atraktivan izgled. Tolerancije ugradnje u zoni revizije skrivene su inovativnim stepenastim falcom između bočnog dela i poklopca za zatvaranje. Rezultat je čisto zatvoren vidljiv spoj u oblasti revizije.

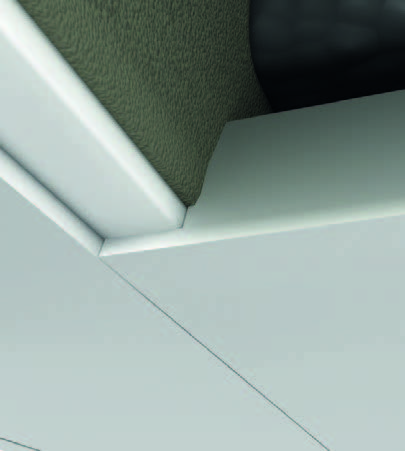

Tolerancije ugradnje se mogu sakriti novim stepenastim falcom između bočnog dela i poklopca.

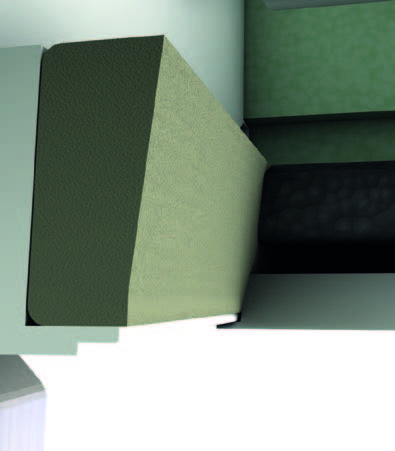

Optimalna izolacija prostora za otkrivanje omogućena je novim blokom pene koji je pričvršćen na bočnu ploču.
| Dimenzije kutija (mm) | Dostupnost | Dijametri (mm) |
| 240 x 250 mm |  |
175 mm |
| 250 x 250 mm |  |
175 mm |
| 260 x 250 mm | |
175 mm |
| 280 x 250/300 mm | / |
205 mm |
| 300 x 250/300 mm | / |
205 mm |
| 345 x 250/300 mm | / |
205 mm |
| 365 x 250/300 mm | / |
205 mm |

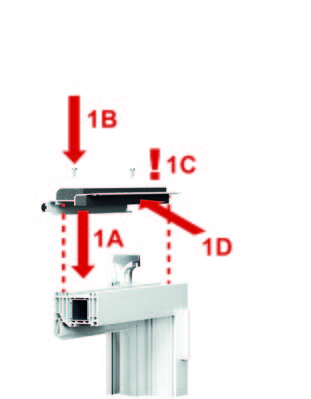

1A – Pričvrstite traverzu za ram prozora
1B – Vijak
1C – Obratiti pažnju na izolaciju traverze
1D – Preporučuje se upotreba hermetičke spojne trake

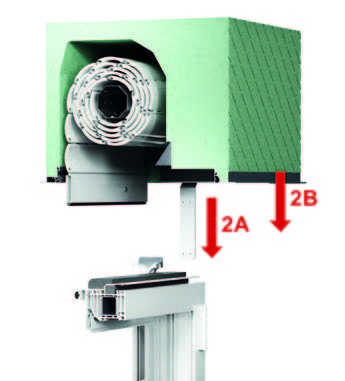

2A – Ubacite sidro za pričvršćivanje u žleb spojnice
2B – Postavite kutiju

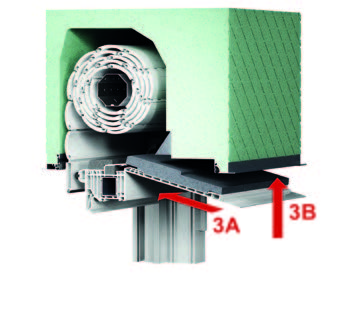

3A – Ubacite revizioni poklopac u traverzu
3B – Zatvorite revizioni poklopac

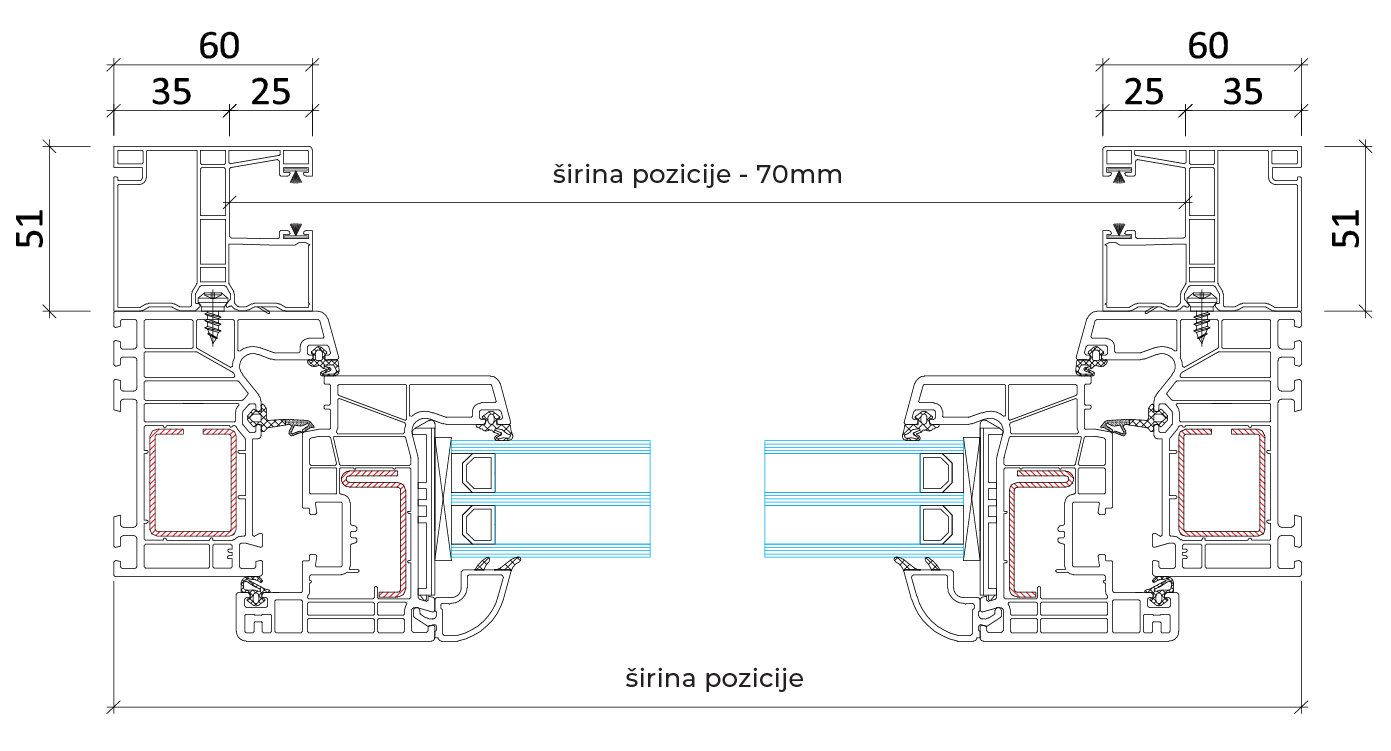

PVC ravnim vodilicama 60 x 51 mm G2
PVC ravne i PVC ravne dvostrane vodilice 60 x 51 mm G2

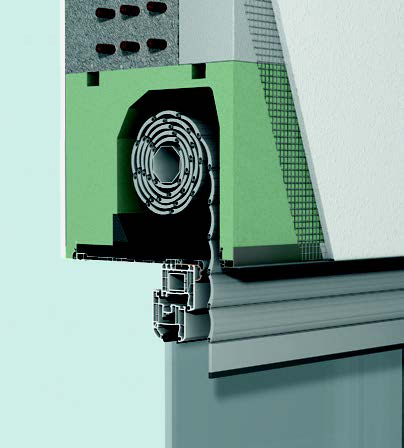

Ojačanje koje je posebno konstruisano integrisano rešenje na strani kutije. Fiksiranje za plafon je veoma lako zahvaljujući posebnoj geometriji u gornjem delu.
Ojačanje opremljeno podlogom otpornom na pritisak tokom montaže i čvrsto pričvršćeno za konstrukciju na nadvratniku ili plafonu.
